UKM-S SERİSİ

Kendİnden EmİşLİ Atık Su Pompaları

UKM-S Serisi



Açıklama :

  • UKM-S serisi pompalar kendinden emişli, üstten klapeli santrifüj pompalardır.
  • Kendinden emişli oldukları için pompa emiş yapılacak kuyunun üzerinde, sadece emme borusu ucunun kuyu içinde olması yeterlidir.
  • Elastik kaplin vasıtasıyla dizel motor ve elektrik motoru ile direkt olarak veya kayış - kasnak  ile tahriki  mümkündür.
  • UKM-S serisi 6 farklı tipten oluşmaktadır: 2", 3", 4", 6", 8", 10"
  • Çarklar açık ve iki kanatlıdır ve pompa büyüklüğüne göre 76 mm (3") ye kadar katı partikül basabilirler.
  • Önden çıkarılabilen emme kapağı , çarka erişimi kolaylaştırmaktadır. Emme ve basma tesisatlarında herhangi bir işlem yapmadan tıkanıklığı gidermek çok kolaydır.
  • Emme flanşı içindeki klape özel olarak tasarlanmıştır. Emme tesisatında herhangi işlem yapmadan klapenin temizlenmesi veya sökülüp takılması mümkündür.
  • Rulman yatağı pompa gövdesi tarafından desteklenmektedir. Hizalama problemi olmaz.
  • UKM serisi pompalar kendinden emiş oldukları için kullanımı çok kolaydır. Emme borusu suya daldırıldıktan sonra emme yüksekliğine göre en çok 1 dakika sonunda içinde pompa çalışır.

Uygulama Alanları

  • Evsel ham atık su
  • Endüstriyel atık su
  • Atık su toplama ve transfer sistemleri
  • Yağmur suyu- taşkın suyu
  • Yer altı suyu - drenaj suyu
  • Asılı halde yüksek konstrasyonlu katılar içeren sıvıların pompalanması

Özellik & Avantajlar

  • 45 m manometrik yükseklik ve 800m³/h hidrolik çalışma alanına kadar yüksek kapasite aralığında santrifuj rotodinamik pompa.
  • Dip klapesiz, hızlı kendinden emiş
  • IP 55/56 koruma sınıflı, IE2 ve IE3 (opsiyonel) yüksek verimli elektrik ya da dizel motor uygulaması
  • Çarklar geniş kesit alanına sahip2 kanatlı olarak tasarlanmıştır. Açık çark şekli 76 mm (3") çapa kadar olan parçaların geçişine imkan sağlar.
  • Özel tasarlanmış çark sayesinde, pompa kendinden emiş yapar ve hızla su pompalar. Böylece hidrolik verimlilik yükselmiş olur.
  • Uzun çalışma ömrü ve verimlilik için değiştirilebilir aşınma plakaları
  • Boru tesisatı ya da dönen parçaları çıkarmadan gözetim ve bakım yapmak için çarka ve mekanik salmastraya tam erişim.
  • Rulmanlar; yağ banyosu, çift yağ keçesi ve bu keçelerin arasından atmosfere açılan kanal sayesinde korunur. Bu kanaldan dışarı çıkan kaçaklar operatör tarafından kolayca fark edilir.
  • Emme flanşına bağlanan klape özel olarak tasarlanmıştır, böylece emme sistemine dokunmadan temizlemek ya da çıkartı takmak mümkündür.

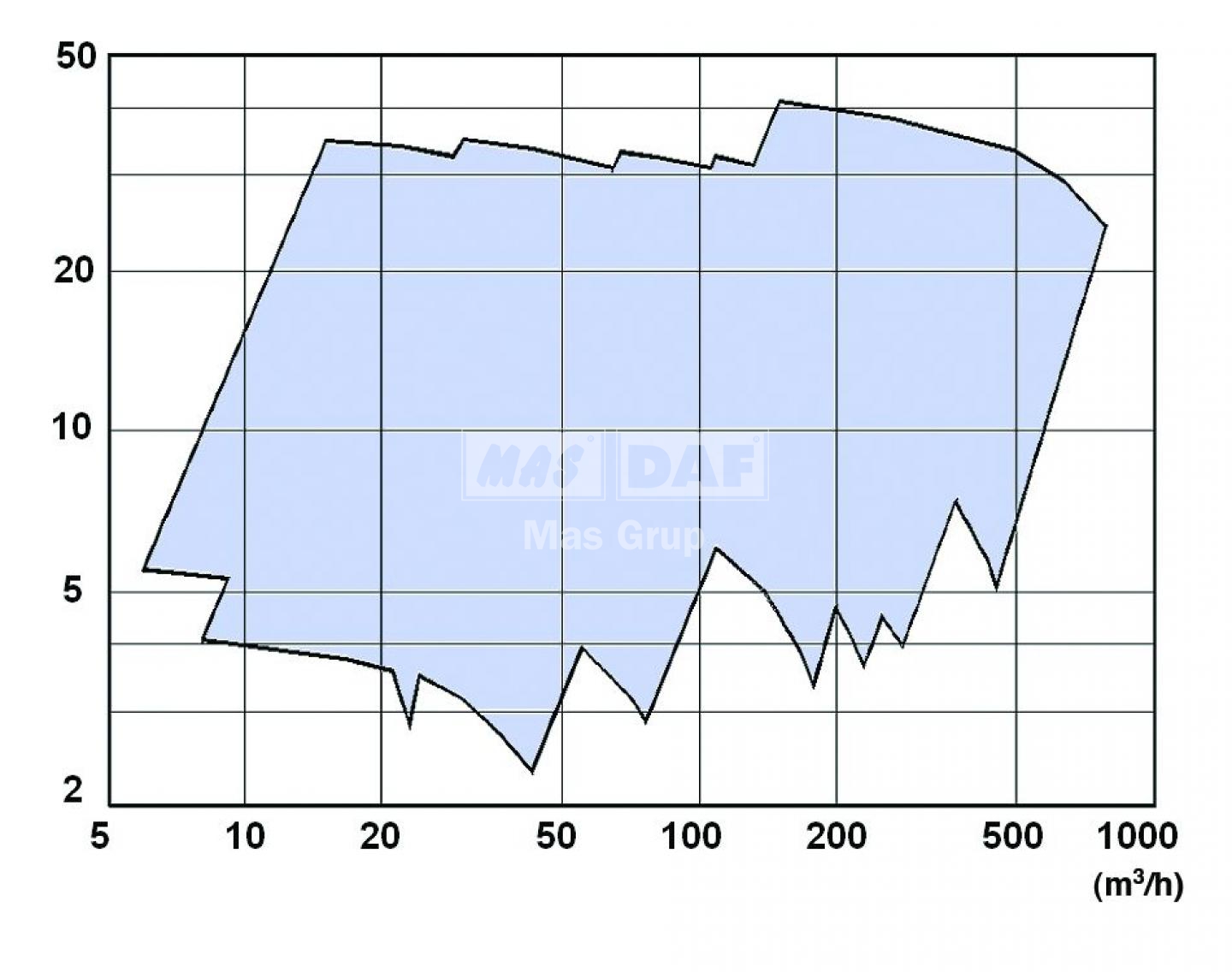

Karakteristik Eğri

Teknİk Özellİkler :



Debi Aralığı (m³/h) 10 ... 800
Manometrik Yükselik Aralığı (m) : 4… 40
İşletme Basıncı (bar) : 6
Çalışma Sıcaklığı (°C) : 0…60
Motor Hız Aralığı (d/d) : 650...2900
Emme Flanşı : DN 50...DN 250 (2"...10")
Basma Flanşı : DN 50...DN 250 (2"...10")
