OMK-V SERİSİ

Yüksek Basınçlı Çok Kademeli Düşey Milli Pompalar

Resim



Açıklama :

  • OMK-V serisi pompalar dikey eksenli, kademe gövdeleri ayrılabilen, çok kademeli santrifüj pompalardır.
  • Pompa çarkları dinamik olarak dengelenmiş, tek girişli, kapalı tipteki çarklardır.
  • OMK-V pompalarda taşıyıcı yatak bulunmakta ve radyal ve eksenel yükler bu yatakla karşılanmaktadır.
  • Atta su ile yağlanan bir kaymalı yatak bulunmaktadır.
  • Eksenel kuvvetin dengelenmesi denge delikleriyle yapılmaktadır. Kalan dengelenmemiş eksenel kuvvet ise bilyalı rulmanlar tarafından taşınmaktadır.
  • İsteğe bağlı olarak değiştirilebilir aşınma halkası uygulamaları mevcuttur.
  • OMK-V serisi 32, 40, 50, 65 ve 80 olmak üzere 5 tipten oluşmaktadır.
  • Pompa ve motor ortak adaptör aracılığı ile ve elastik kaplinle akuple edilmiştir.
  • Standart olarak, basma flanşı motor tarafında üstte ve emme flanşı alttadır. Pompaya motor tarafından (üstten) bakıldığında saat yönünde dönmektedir.

Uygulama Alanları

Temiz veya çok az kirlemiş suların pompalandığı:

  • İçmesuyu şebekelerinde,
  • Yüksek binalarda, sanayide kullanılan basınçlandırma sistemlerinde
  • Su arıtma tesislerinde
  • Yangın söndürme sistemlerinde
  • Kazan besi ve kondens sistemlerinde
  • Sağlık ve temizleme sektörlerinde
  • Her türlü endüstriyel uygulamalarda
  • Su dağıtım sistemlerinde
  • Gemicilik, maden, enerji sektörlerinde
  • Sulama sistemlerinde

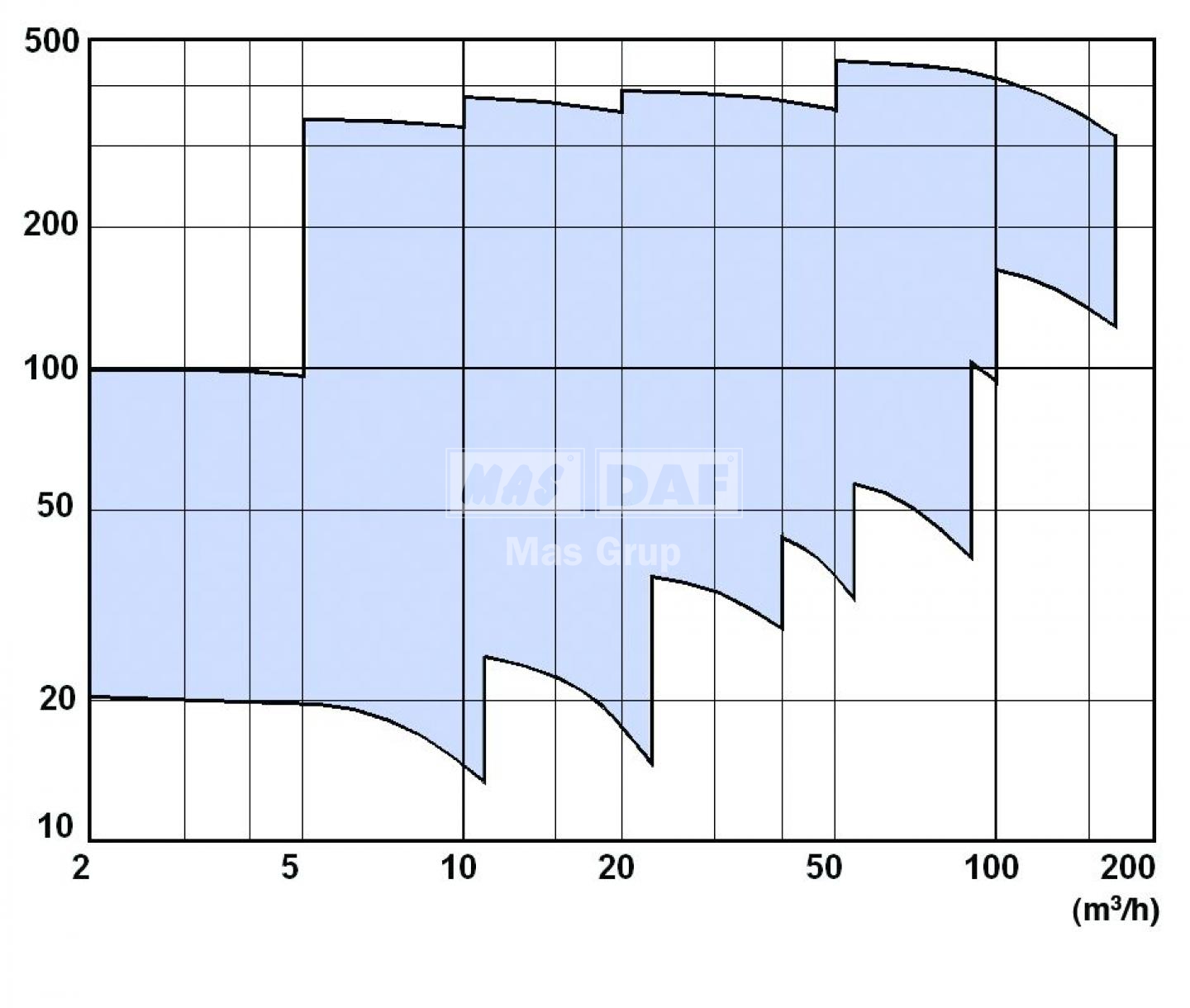

Karakteristik Eğri



Teknİk Özellİkler :

Debi Aralığı (m³/h) : 5…220
Man. Yükseklik Aralığı (m) : 30…400
İşletme Basıncı (bar) :  40
Çalışma Sıcaklığı (°C) : -10...140
Kademe Sayısı : 2...14
Motor Hız Aralığı (d/d) : 1450...3600
Emme Flanşı : DN 50...DN 125 (PN 40)
Basma Flanşı : DN 32...DN 80 (PN 40)
