NMM SERİSİ

Monoblok SantrİfÜj Pompalar





Açıklama :



  • NMM serisi pompalar, salyangozlu, tek kademeli, uçtan emişli monoblok tipte santifüj pompalardır. Standard olarak kapalı çarklı ve mekanik salmastralı olarak üretilmektedir.
  • Temel boyutlar ve anma debileri EN 733'de (DIN 24255)   önerilen değerlerle uyumludur.
  • Çarka etki eden eksenel kuvvet, aşınma halkası ve dengeleme delikleri aracılığıyla dengelenmektedir.
  • Motor ve pompa iki ayrı ünite olup, iki ayrı mil mevcuttur. Motor mili pompa miline geçme olarak bağlanmaktadır. Belli bir gücün üzerindeki motorlar için pompa ile motor mili ayrı bir rijit kaplinle bağlanmaktadır.
  • Bakım-onarım işlemleri, geri çekilebilir (back pull-out) tasarım sayesinde çok kolaydır.
  • Ortak parça kullanımı NMM serisi tasarlanırken etkin biçimde uygulanmış, böylece stok kontrolü ve teslimat süresinde önemli iyileşme sağlanmıştır.
  • Tahrik için standart asenkron motorlar kullanılmaktadır.
  • NMM serisi pompalarda mil sızdırmazlığı mekanik salmastrayla sağlanmaktadır. Tüm radyal ve eksenel kuvvetler motor rulmanları tarafından taşınmaktadır.



Uygulama Alanları

  • Su tedarik ve terfi merkezlerinde
  • Sulama, yağmurlama, drenaj işlemlerinde
  • Depolu sistemlerde
  • Denizcilik sektöründe
  • Isıtma soğutma sistemlerindeki sıcak-soğuk su sirkülasyon devrelerinde
  • Kondens suyu basılmasında
  • Havuz suyu sirkülasyon devrelerinde
  • Endüstriyel ve evsel sıvı basma işlemlerinde

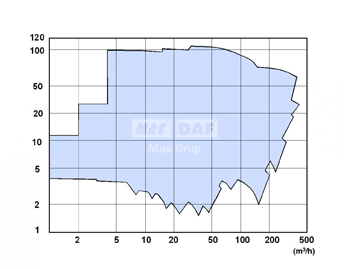

Karakteristik Eğri



Teknİk Özellİkler :

Debi Aralığı (m³/h) : 5…450
Manometrik Yükselik Aralığı (m) : 4...100
İşletme Basıncı (bar) : 10
Çalışma Sıcaklığı (°C) : -25...120
Motor Hız Aralığı (d/d) : 1000...3600
Emme Flanşı : DN 50...DN 200 (PN 16) (DIN 2535)
Basma Flanşı : DN 32...DN 150 (PN 16) (DIN 2535)
