KME-V SERİSİ

Yüksek Basınçlı Çok Kademeli Yatay Santrifüj Pompalar

Resim



Açıklama :

  • KME-V serisi pompalar radyal çarklı, dikey milli pompalardır.
  • Emme ve basma flanşları DIN 2535'e uygundur. Emme ve basma ağızları 90 °  ara ile sağa sola döndürülebilir.
  • Pompa çarkları, tam santrifüj, çift eğimli kanatlı (Francis) kapalı tiptedir. Çarklar elektronik balans tezgahında dinamik olarak dengelenmiştir. Eksenel itme kuvveti belirli kademe sayılarına kadar arka aşınma halkaları ile dengelenmiştir. Daha yüksek basınçlar için, dengeleme tamburu veya diski uygulanmaktadır.
  • KME-V serisi kademe sayısı dönme hızı ve ulaşılan maksimum basınca bağlı olarak 2–7 kademe arasında üretilen 2 ayrı tipten oluşmaktadır (KME-V 100, 125)”
  • KME-V pompalarda paslanmaz çelikten imal edilmiş ve hassas olarak taşlanmış miller kullanılmaktadır.Pompa milinin ortası kalındır ve her iki uçta çaplar daha küçüktür. Bu sebeple pompanın her iki yönden sökülmesi ve takılması çok kolaydır.
  • Pompanın basma tarafında çift sıra bilyalı açısal temaslı rulmanlar  (3300 C3 serisi) rulmanlar kullanılmaktadır. Rulmanlar gres ile yağlanmaktadır. Yatakların önünde yataklara su kaçmasını önleyen deflektörler bulunur.
  • İsteğe bağlı olarak sıvı yağlama mümkündür.

Uygulama Alanları

  • Su şebekeleri
  • Yüksek binalarda su basınçlandırma
  • Sanayi tesislerinde su basınçlandırma
  • Su arıtma tesisleri
  • Yıkama sistemleri
  • Yangın söndürme
  • Kazan besi ve kondens
  • Sağlık ve temizlik işleri
  • Endüstriyel tesisler
  • Gemilerde tatlı su pompajında

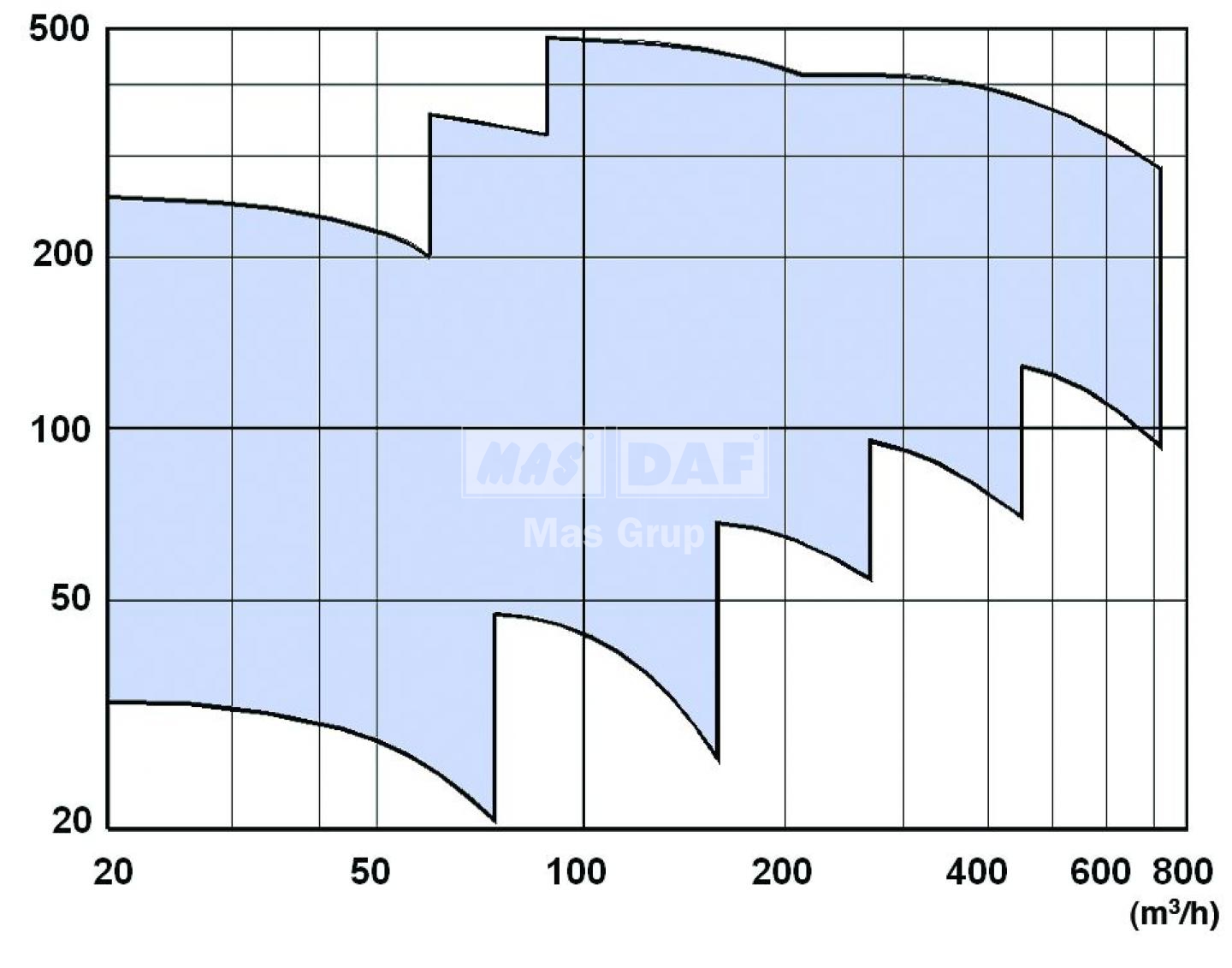

Karakteristik Eğri

Teknİk Özellİkler :

Debi Aralığı (m³/h) : 30...300
Manometrik Yükseklik Aralığı (m) : 30...190
İşletme Basıncı (bar) : 40
Kademe Sayısı : 2...7
Emme Flanşı : DN 125 – DN 150
Basma Flanşı : DN 100 – DN 125
